PM400

Pantografo con rotazione del piano di lavoro

Descrizione

Pantografo con unità di fresatura verticale e piano rotante a 180°. Basamento e piano di lavoro in acciaio.

Adatto per operazioni di fresatura per sagome o scanalature su profili in alluminio. Velocità del mandrino regolabile tramite inverter sulla macchina e piano rotante regolabile per gradi intermedi.


CARATTERISTICHE

  • Velocità variabile del mandrino (da 2.800 a 12.000 giri/min) tramite inverter di frequenza
  • 4 morse pneumatiche regolabili

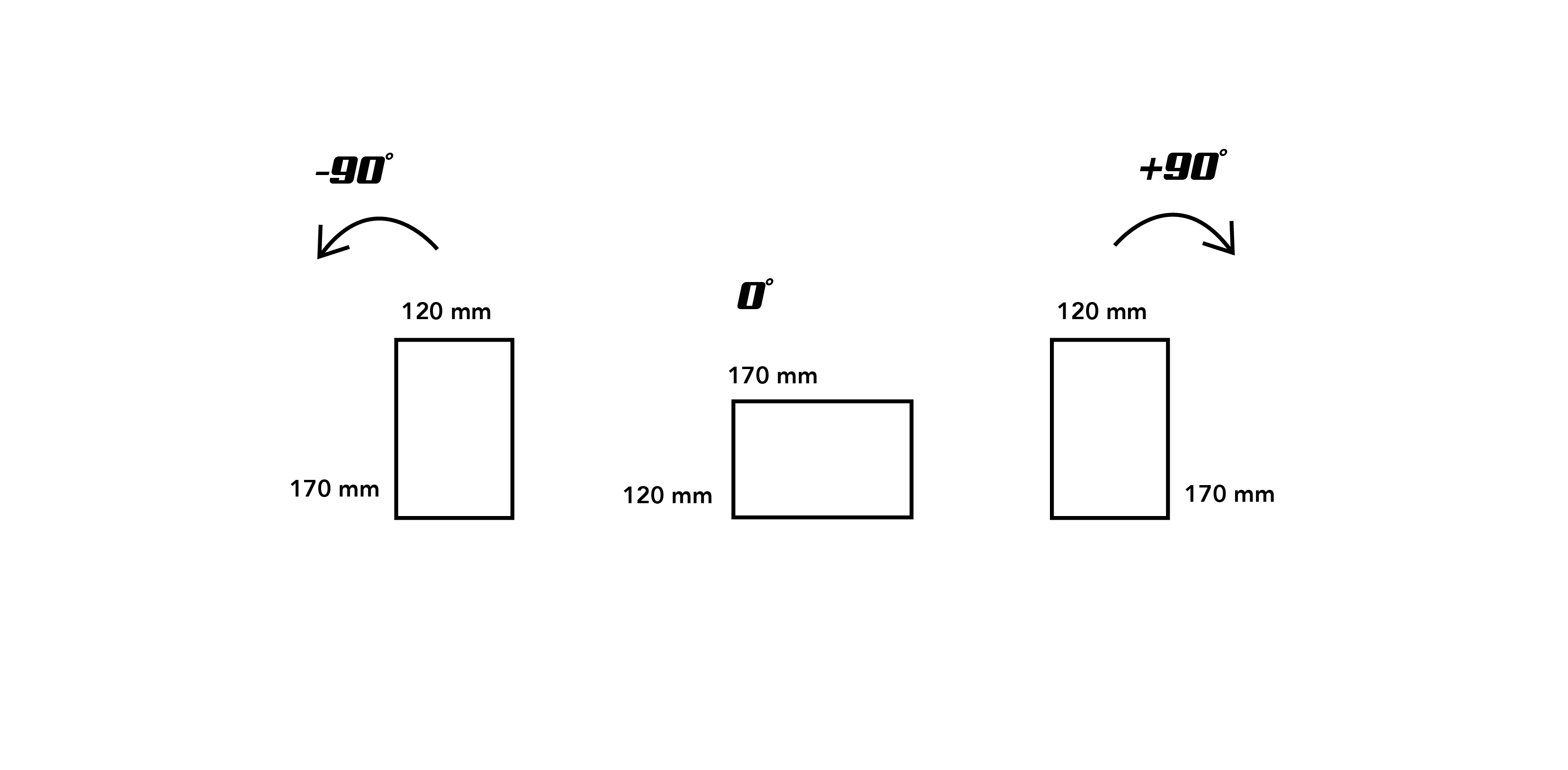

  • Unità di fresatura verticale con piano di lavororotante (da -90° a +90°)
  • Battute manuali
  • Lubrificatore spray regolabile
  • Filtro dell’aria
  • Pistola ad aria compressa
  • 3 tastatori pneumatici con 3 diversi diametri: 5 / 8 / 10 mm

MODELLO

PM400

Dimensioni

1.200 x 1.200 x 1.600 mm

Peso

250 kg

Potenza installata

1,5 kW

Diametro massimo utensile

10 mm

Alimentazione

 Motore trifase

Capacità di lavoro

630 x 350 x 260 mm

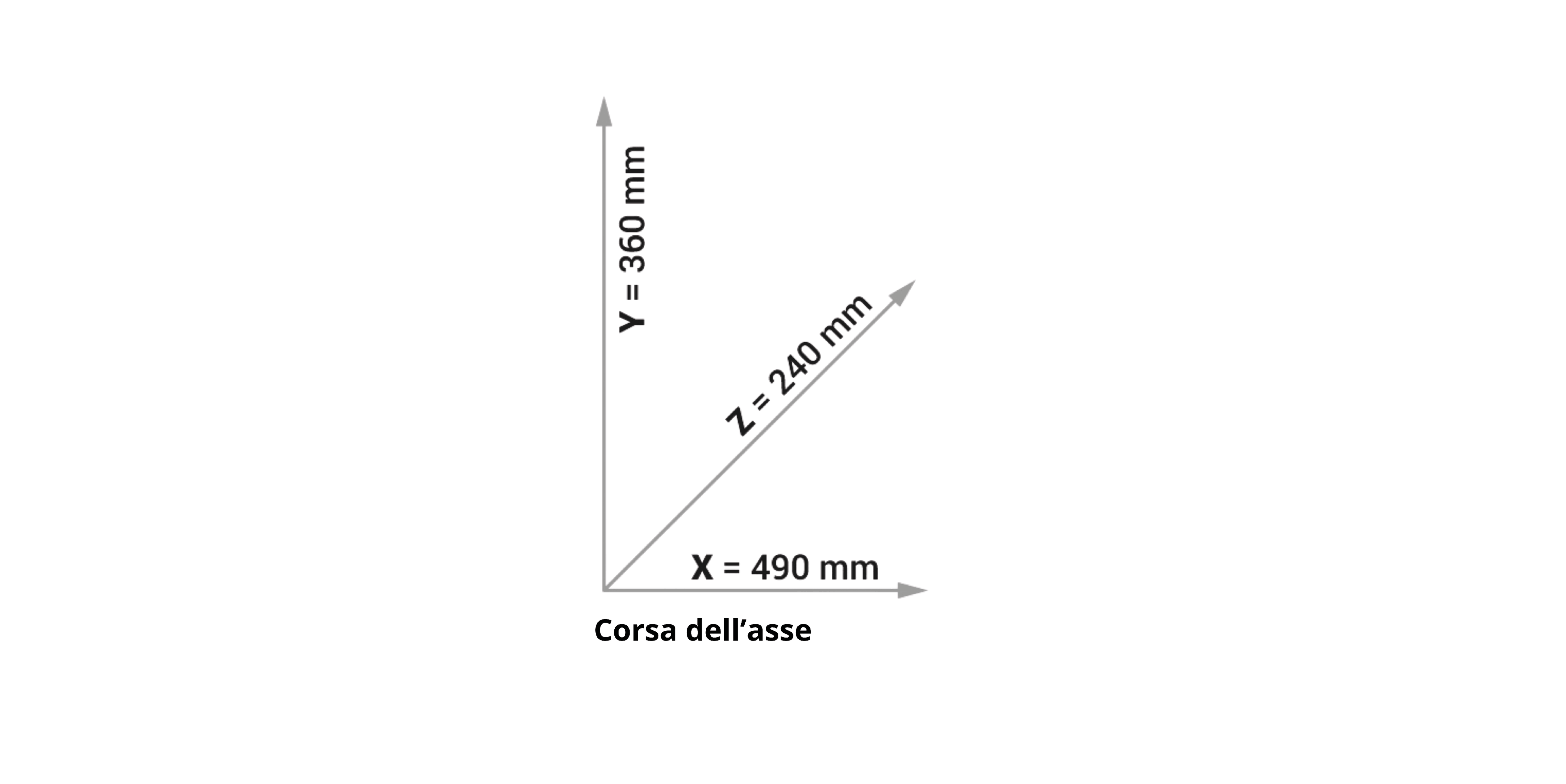

Corsa degli assi

X (490 mm)

Y (360 mm)

Z (240 mm)

Pinza

8 mm

Dimensioni del piano di lavoro

3 assi (170 x 160 mm)

4 assi (160 x 160 mm)
