La macchina è progettata per la lavorazione industriale di profili in acciaio di dimensioni e peso significativi.
Il basamento è costituito da una struttura elettrosaldata, fresata con macchine utensili ad alta precisione dopo i trattamenti di pallinatura e verniciatura. Lo spessore dei materiali utilizzati per il basamento supera i 14 millimetri per garantire la planarità della superficie ed evitare problemi di distorsione durante il trasporto e/o la movimentazione del macchinario.
Il basamento è sollevato da terra mediante 8 piedini regolabili in acciaio per adattarsi a qualsiasi pavimentazione, dotati di gomma antivibrante per impedire la trasmissione di vibrazioni al suolo.
Sul basamento è posizionato un carro mobile realizzato in tubolari d'acciaio elettrosaldati e collegati tra loro da molteplici supporti, al fine di garantire la massima rigidità e prevenire flessioni del montante anche in caso di lavorazioni gravose su acciaio o materiali ad alta resistenza.
Punti di forza:
|
MODELLO |
IRONMILL |
|
Dimensioni |
4.420 x 1.780 x 2.400 mm (senza tunnel), 5.280 mm con tunnel, H= 2.850 mm con tetto |
|
Dimensioni per il trasporto |
L 5400 P 1.900 A 2.300 mm |
|

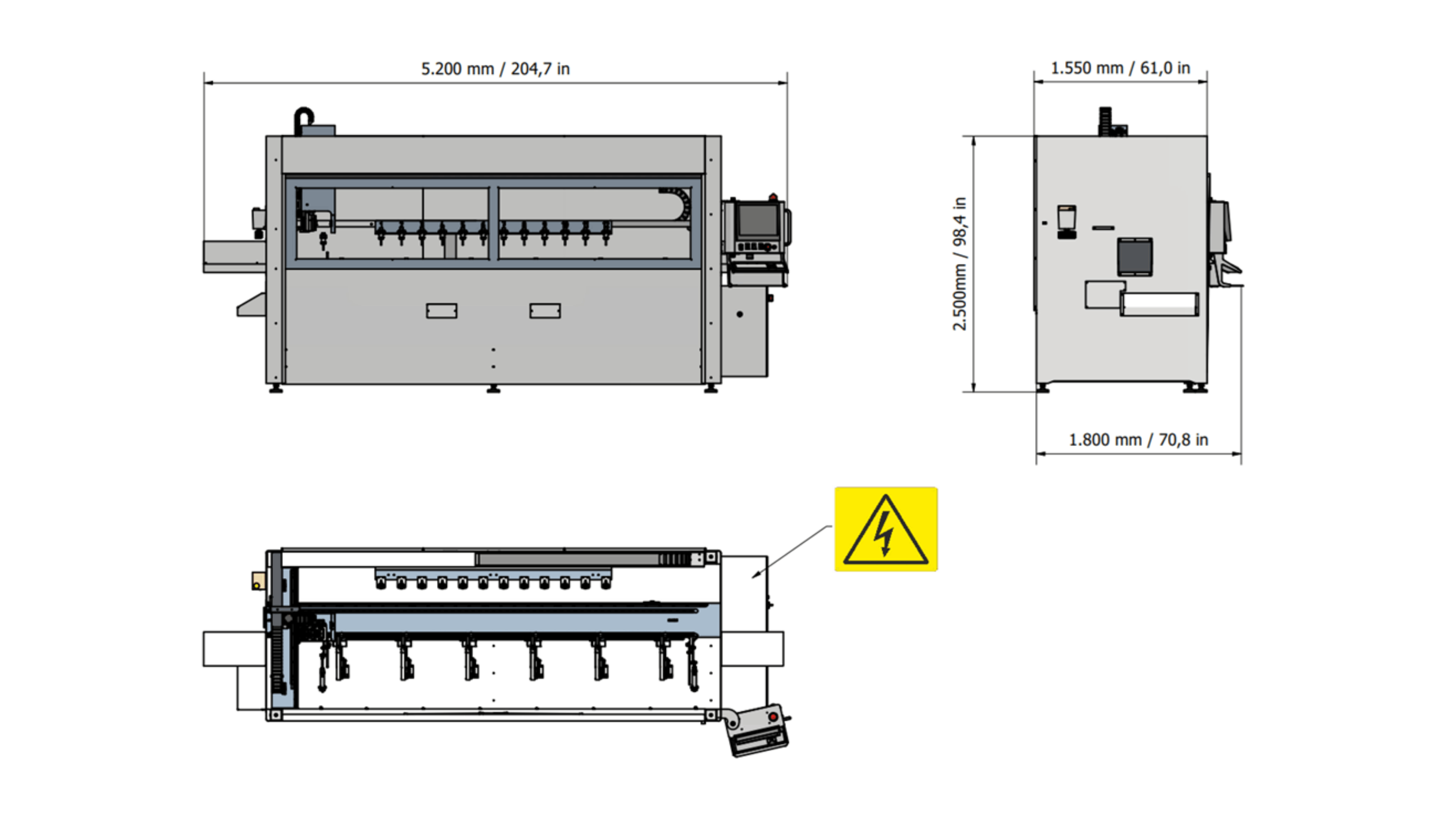

Dimensioni di layout standard |
L 5.200 P 1.800 A 2.500 mm |
|
Peso |
2.300 Kg |
|
Potenza nominale |
10 kW |
|
Consumo potenza |
7 kW |
|
Protezione termica consigliata |
16 Amp termico– differenziale 0,1 Amp/dimensionabile– capacità di interruzione magnetica 6000 Amp |
|
Frequenza |
50/60 Hz |
|
Tensione |
400 Volt trifase+ neutro (+/- 5%) |
|
Pressione aria minima richiesta |
0,65 Psi |
|
Consumo aria |
80 NL/M |
|
Precisione |
0,1 mm/m |
|
Limite di umidità |
80% |
|
Potenza nominale elettromandrino |
7,5 kW |
|
Coppia nominale elettromandrino |
3,7 Nm a 13.000 giri/min |
|
Tipo di adattatore portautensili |
HSK F50 |
|
Sistema di raffreddamento mandrino |
Unità di raffreddamento / cuscinetti in ceramica |
|
Sistema di raffreddamento utensile |
Venturi |
|
Numero di ugelli |
1 |
|
Capacità serbatoio olio |
2,2 Lt |
|

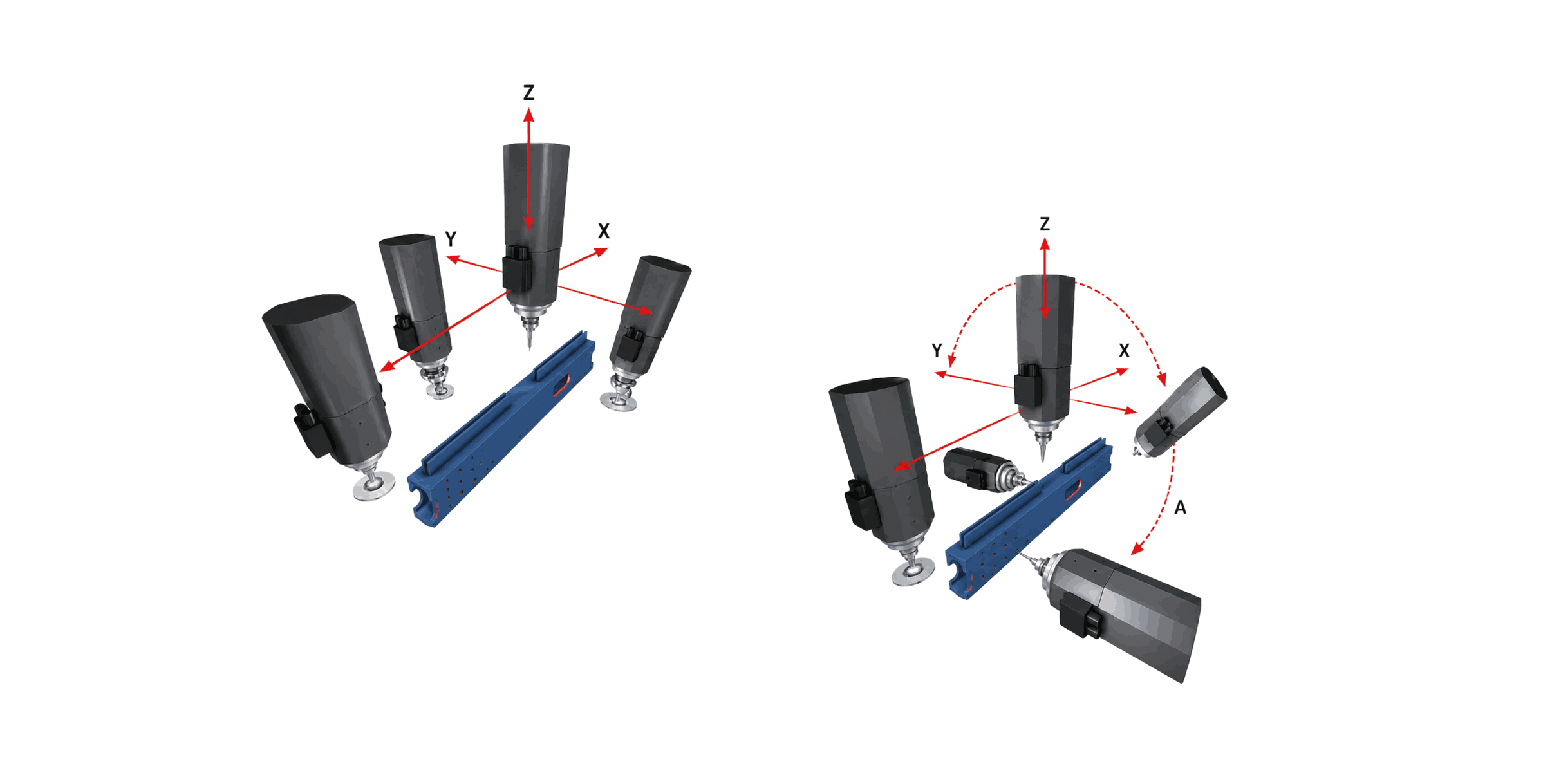

Corsa asse X Corsa asse Y Corsa asse Z Rotazione asse A |
3.010 mm 330mm 3 assi 260 mm 180° |
|
Velocità massima X Velocità massima Y Velocità massima Z Velocità massima A |
55 m/min 40 m/min 30 m/min 3.000°/min |
|
Battute di riferimento gestita da CNC |
1 |
|

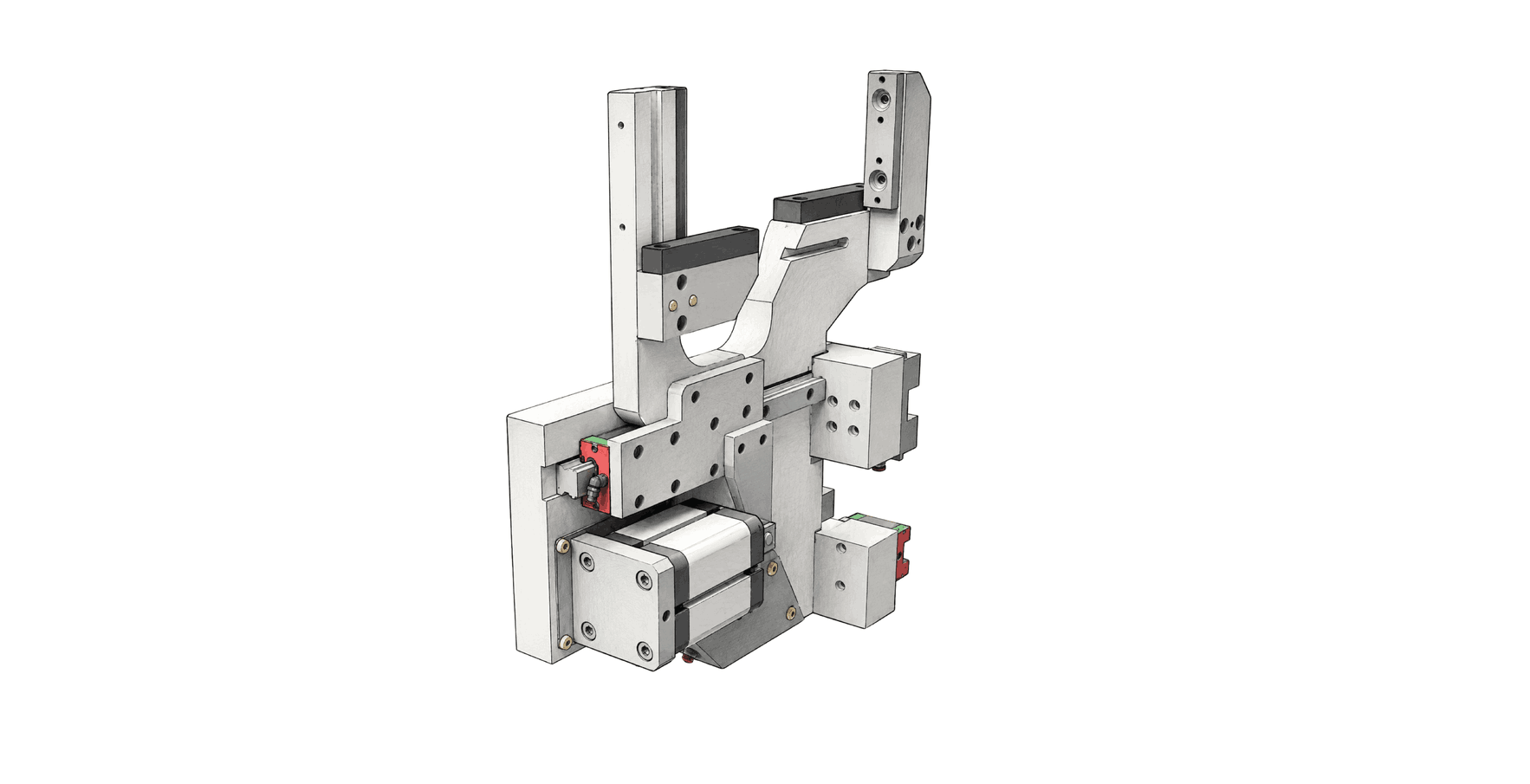

Morse |
4 |
|
Sistema di spostamento morse |
Automatico |
|
Forza di chiusura della morsa |
80 Kg |
|
Lubrificazione |
Manuale (è previsto un punto di ingrassaggio centrale) |
|
Monitor |
27" |
|
Sistema operativo |
Win11 |
|
Connessioni |
USB (1 porta), LAN, Wi-Fi |
