CENTRO DI LAVORO AD ALTA EFFICIENZA, IDEALE PER LA LAVORAZIONE DI ACCIAIO, ALLUMINIO E LEGHE
Perfetto per l'industria automobilistica, ferroviaria, dell'illuminazione e delle costruzioni.
MC500 è un centro di lavoro CNC progettato per garantire la massima versatilità e precisione nella lavorazione di acciaio, alluminio e leghe leggere, offrendo soluzioni avanzate per l'industria leggera. Grazie alla sua ampia gamma di elettromandrini da 8, 12 e 16 kW, MC500 garantisce elevate prestazioni e adattabilità alle diverse esigenze di produzione. I morsetti ad alte prestazioni, con movimento automatico tramite carrello o riorganizzazione della superficie di carico, consentono un'impostazione rapida e ottimizzata. Disponibile nelle versioni da 4, 7, 9, 11 e 13 metri, MC500 può essere configurato con doppio serraggio e supporti per teste angolari, ideali per lavorazioni specifiche e complesse.
Innovazione ed Efficienza

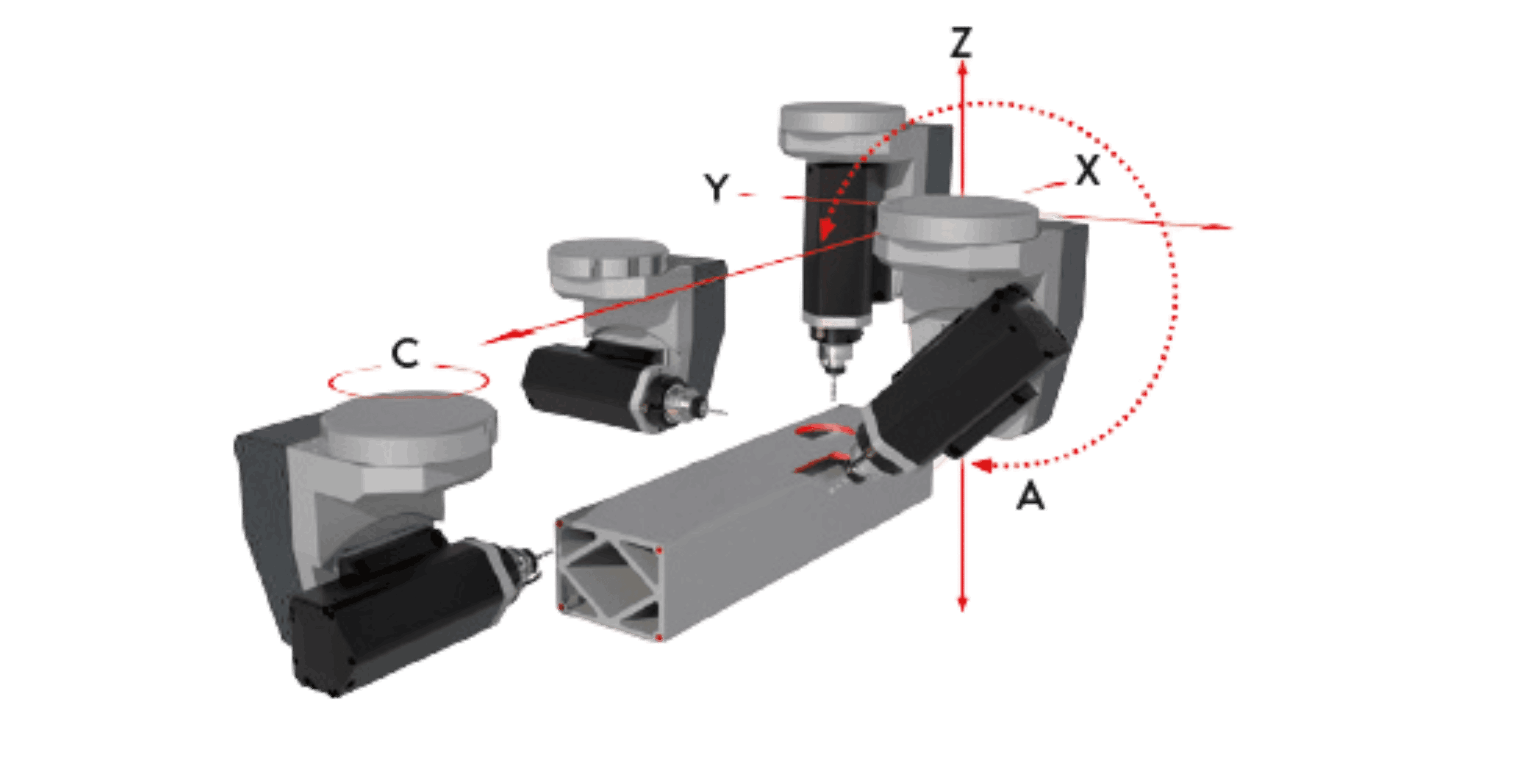

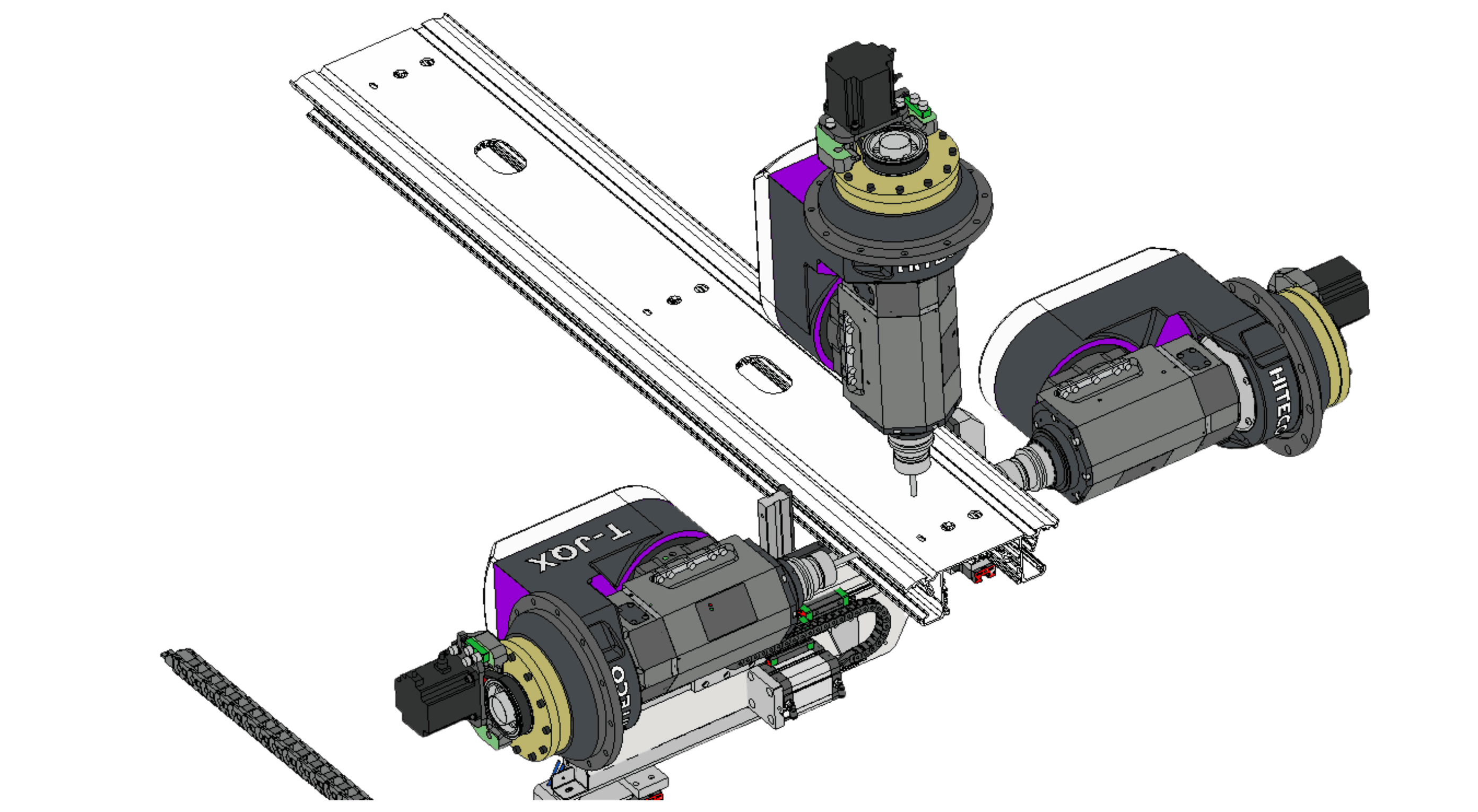

- Tecnologia CNC avanzata a 3, 4 o 5 assi, ideale per lavorazioni complesse e di alta precisione.
- Magazzino utensili interno a 15 posizioni, estendibile fino a 30 su richiesta, per una maggiore flessibilità operativa.

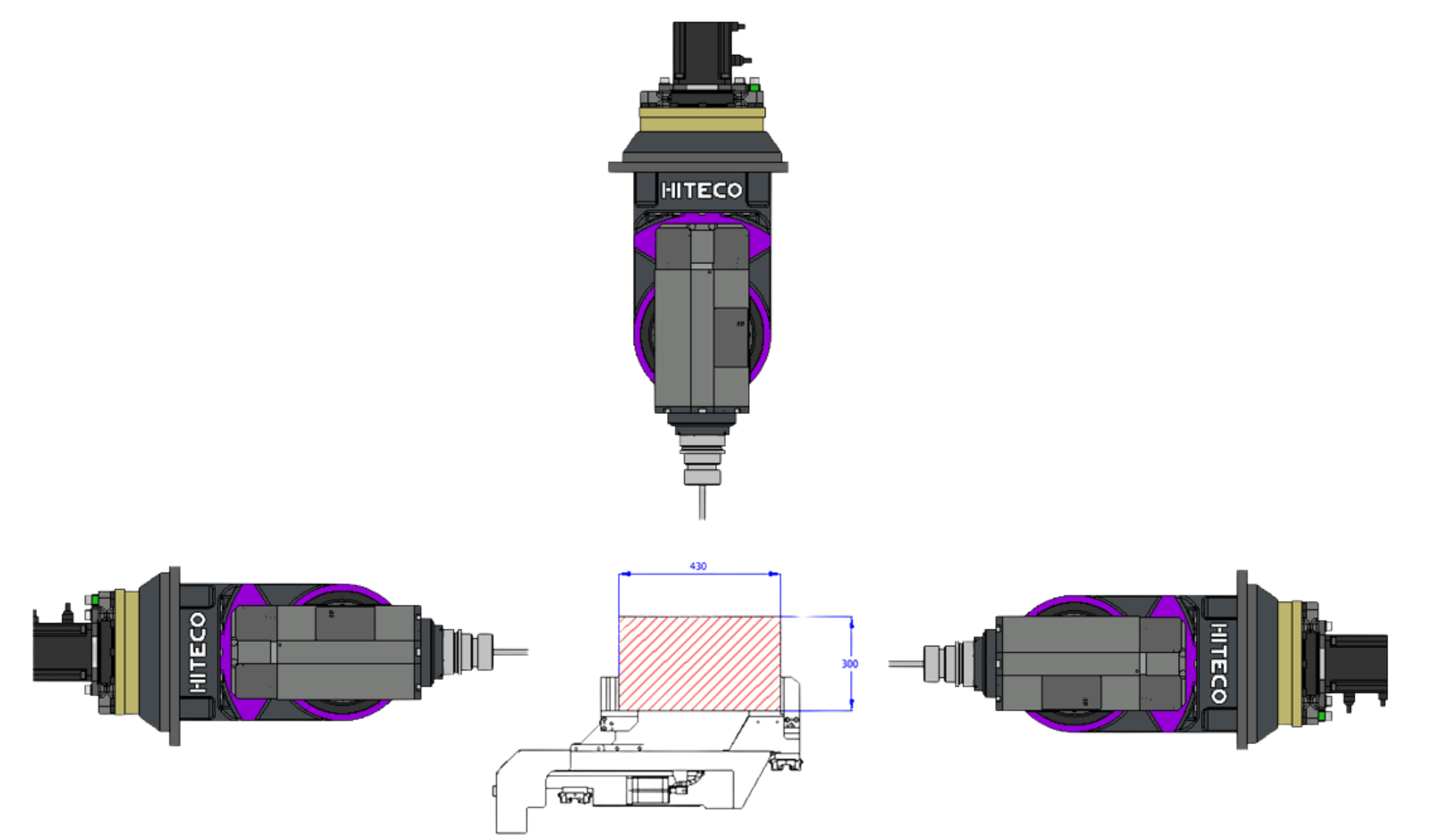

- Sezione lavorabile di 350 x 680 mm, che garantisce un'ampia operatività per soddisfare ogni esigenza produttiva.
- Lama da 400 mm e lama portautensili abbinabile al gruppo lama accessorio da 500 mm, per lavorazioni di precisione su profili e strutture.
- Perfetta per facciate, profili per l'edilizia, industria automobilistica, settore illuminotecnico e ferroviario, adattandosi alle esigenze produttive più avanzate.
Punti di forza
- Elettromandrini ad alte prestazioni da 8, 12 e 16 kW, per la lavorazione di materiali resistenti.
- Sezione lavorabile di 350 x 680 mm, ideale per lavorazioni industriali leggere e di precisione.

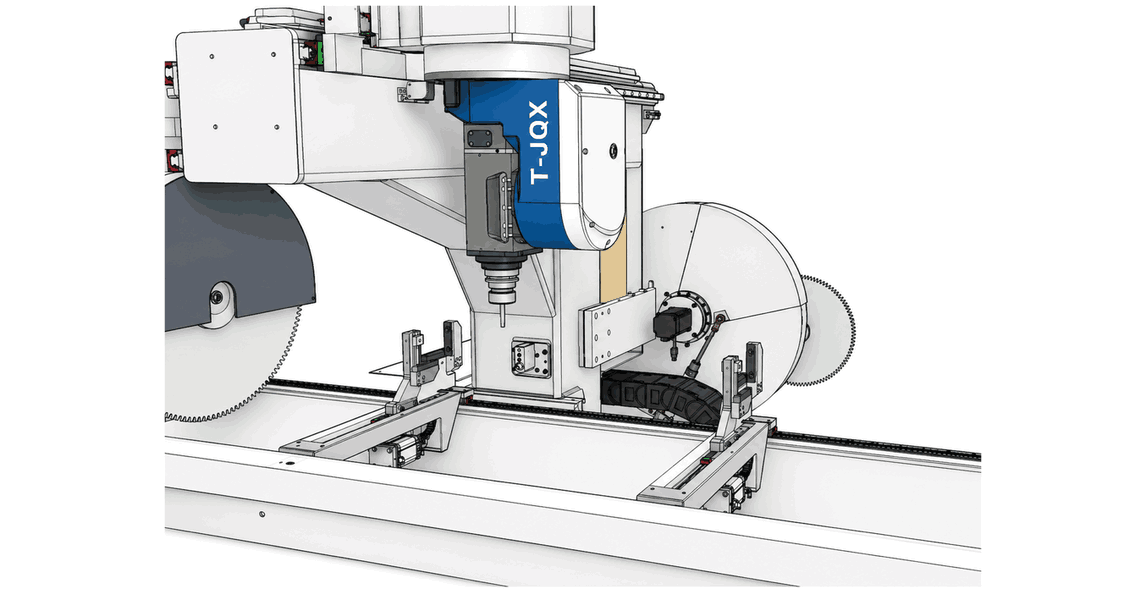

- Lama da taglio da 500 mm, disponibile in versione fissa a 90° e in versione mobile per il taglio verticale.
- Lama utensile da 400 mm, perfetta per facciate, profili da costruzione, settore automobilistico e dell'illuminazione.
MODELLO |
7.0 |
|
Dimensioni |
7.100 x 460 x 300 mm |
|
Dimensioni per il trasporto |
L 8.900 W 2.400 H 2.500 mm |
|
Dimensioni standard del layout |
L 9.800 W 3.530 H 3.450 |
|
Peso |
5.800 kg |
|
Potenza nominale |
40 kW |
|
Consumo energetico |
32 Kw |
|
Protezione richiesta |
differenziale termico da 63 A, 0.1 A, regolabile, 6.000 A magnetico |
|
Tensione |
400 V, trifase + neutro ±5% |
|
Frequenza |
50/60 Hz |
|
Pressione minima dell'aria Consumo d'aria |
7 bar 230 NL/M |
|
Potenza mandrino elettrico |
12 kW |
|
Tipo di portautensili |
HSK F63 |
|
Sistema di raffreddamento mandrino |
a liquido, con unità di raffreddamento |
|
Capacità serbatoio olio |
2,2 Lt |
|
Numero di ugelli |
2 |
|
Corsa asse X Corsa asse Y Corsa asse Z Rotazione asse A Rotazione asse C |
7.100 mm 460 mm 4 axes 300 mm 180° 360° |
|
Velocità massima X Velocità massima Y Velocità massima Z Velocità massima A Velocità massima C |
90 m/min 60 m/min 30 m/min 3.600°/min 1.800°/min |
|
Posti deposito utensili |
15 (opzionale 15-20-32) |
|
Battute di riferimento |
2 |
|

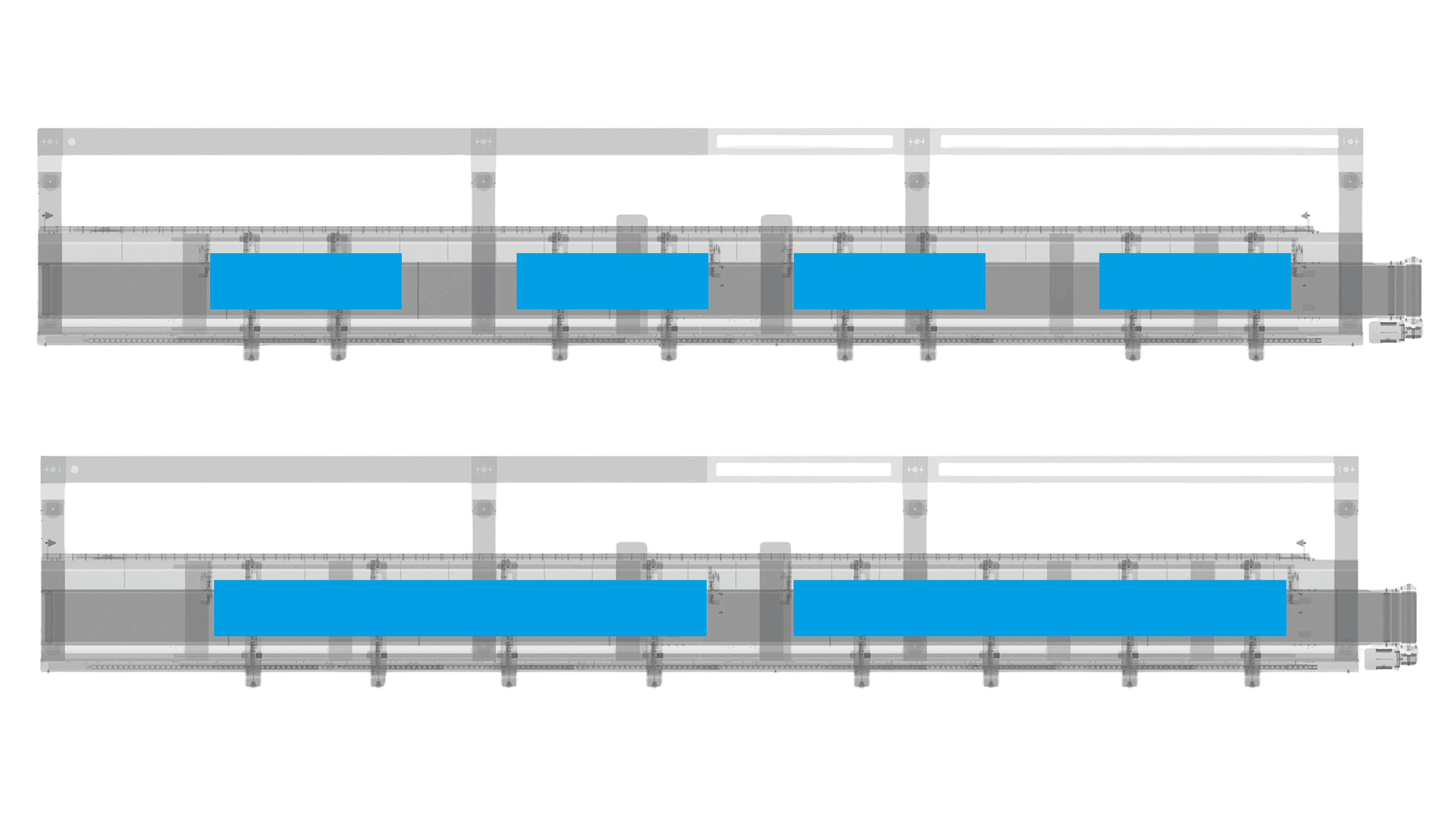

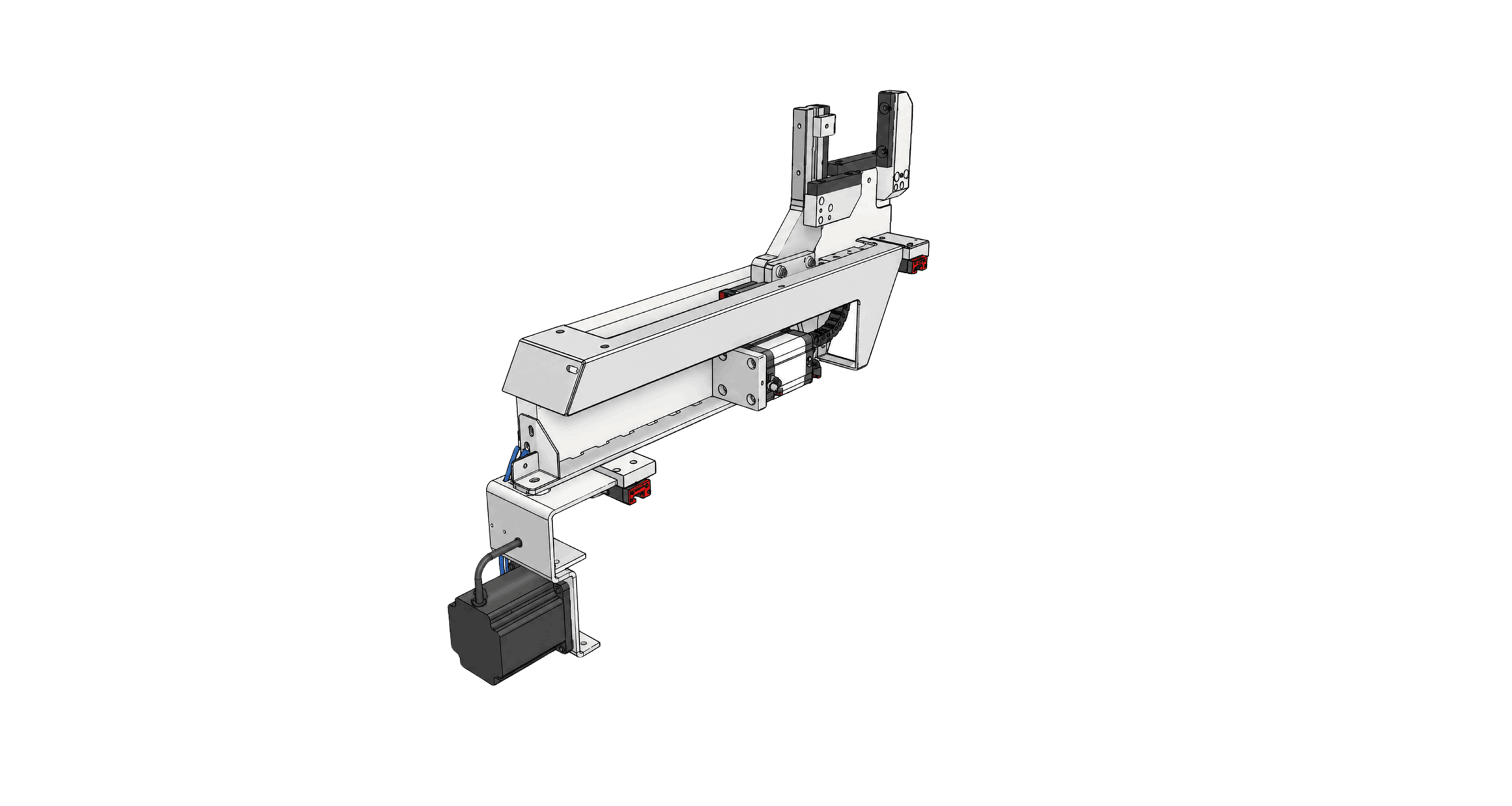

Morsetti |
8 standard (fino a 16 su richiesta), 4 per zona |
|
Lubrificazione |
Automatico - Gestito da CNC |
|
Limite di umidità |
75% |
|
Precisione |
0,1 mm/m |
|
Monitor |
27" |
|
Sistema operativo |
Win11 |
|
Connessioni |
USB (1 porta), LAN, Wi-fi |
|
MODELLO |
9.0 |
|
Dimensioni |
9.100 x 640 x 400 mm |
|
Dimensioni per il trasporto |
L 11,000 x W 2,400 x H 2,500 mm |
|
Dimensioni standard del layout |
L 11,800 x W 3,530 x H 3,450 mm |
|
Peso |
7.200 Kg |
|
Potenza nominale |
40 kW - assorbimento: 32 kW |
|
Protezione richiesta |
differenziale termico da 63 A, 0.1 A, regolabile, 6.000 A magnetico |
|
Tensione |
400 V, trifase + neutro ±5% |
|
Frequenza |
50/60 Hz |
|
Pressione minima dell'aria Consumo d'aria |
7 bar 230 NL/M |
|
Potenza mandrino elettrico |
12 kW |
|
Tipo di portautensili |
HSK F63 |
|
Sistema di raffreddamento mandrino |
a liquido, con unità di raffreddamento |
|
Capacità serbatoio olio |
2,2 Lt |
|
Numero di ugelli |
2 |
|
Corsa asse X Corsa asse Y Corsa asse Z Rotazione asse A Rotazione asse C |
9.100 mm 460 mm 300 mm 180° 360° |
|
Velocità massima X Velocità massima Y Velocità massima Z Velocità massima A Velocità massima C |
90 m/min 60 m/min 30 m/min 3.600° /min 1.800° /min |
|
Posti deposito utensili |
15 (opzionale 15-20-32) |
|
Battute di riferimento |
2 |
|
Morsetti |
10 standard (fino a 16 su richiesta), 5 per zona |
|
Lubrificazione |
Automatico - Gestito da CNC |
|
Limite di umidità |
75% |
|
Precisione |
0,1 mm/m |
|
Monitor |
27" |
|
Sistema operativo |
Win11 |
|
Connessioni |
USB (1 porta), LAN, Wi-Fi |
