Descrizione

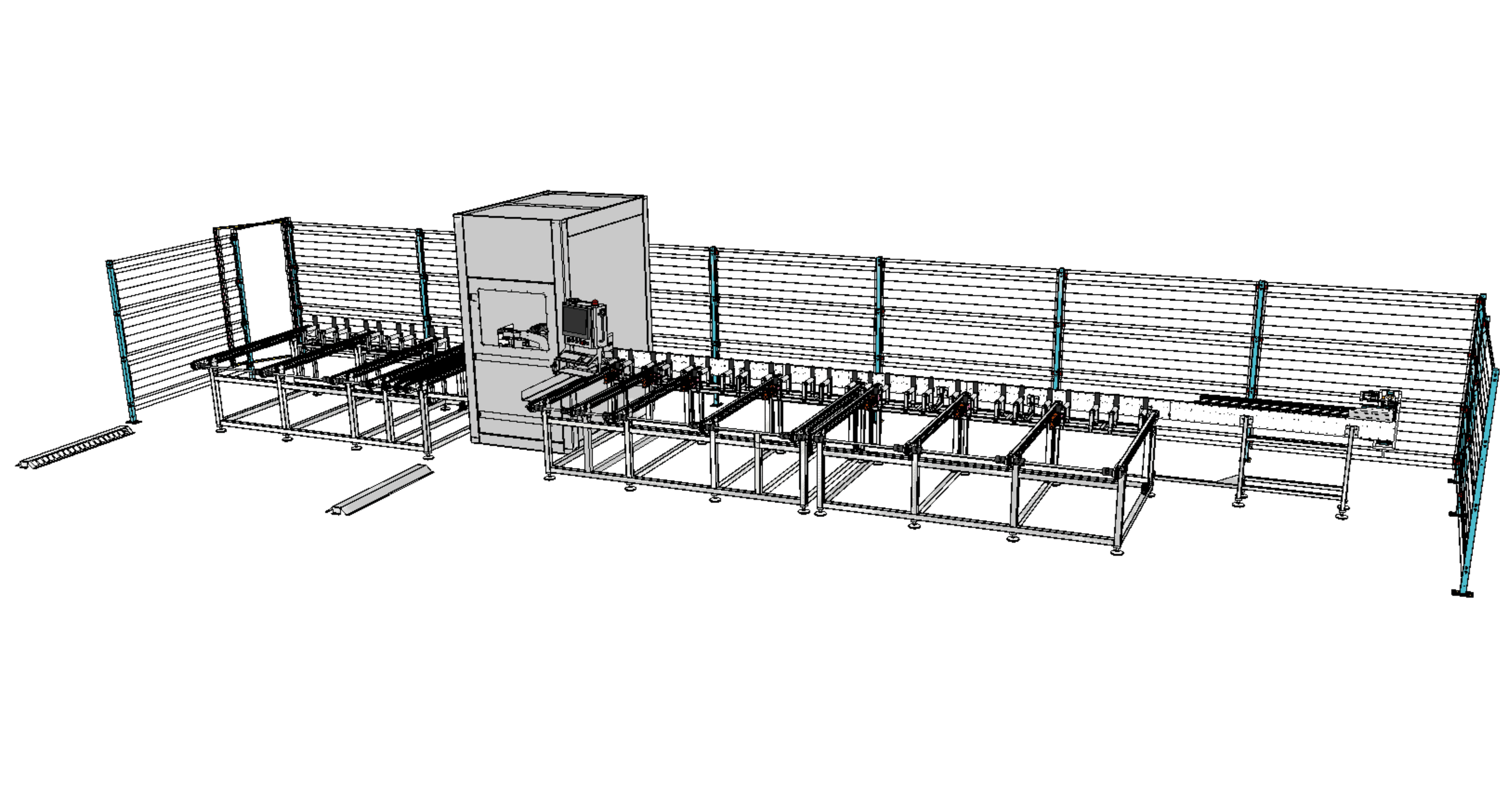

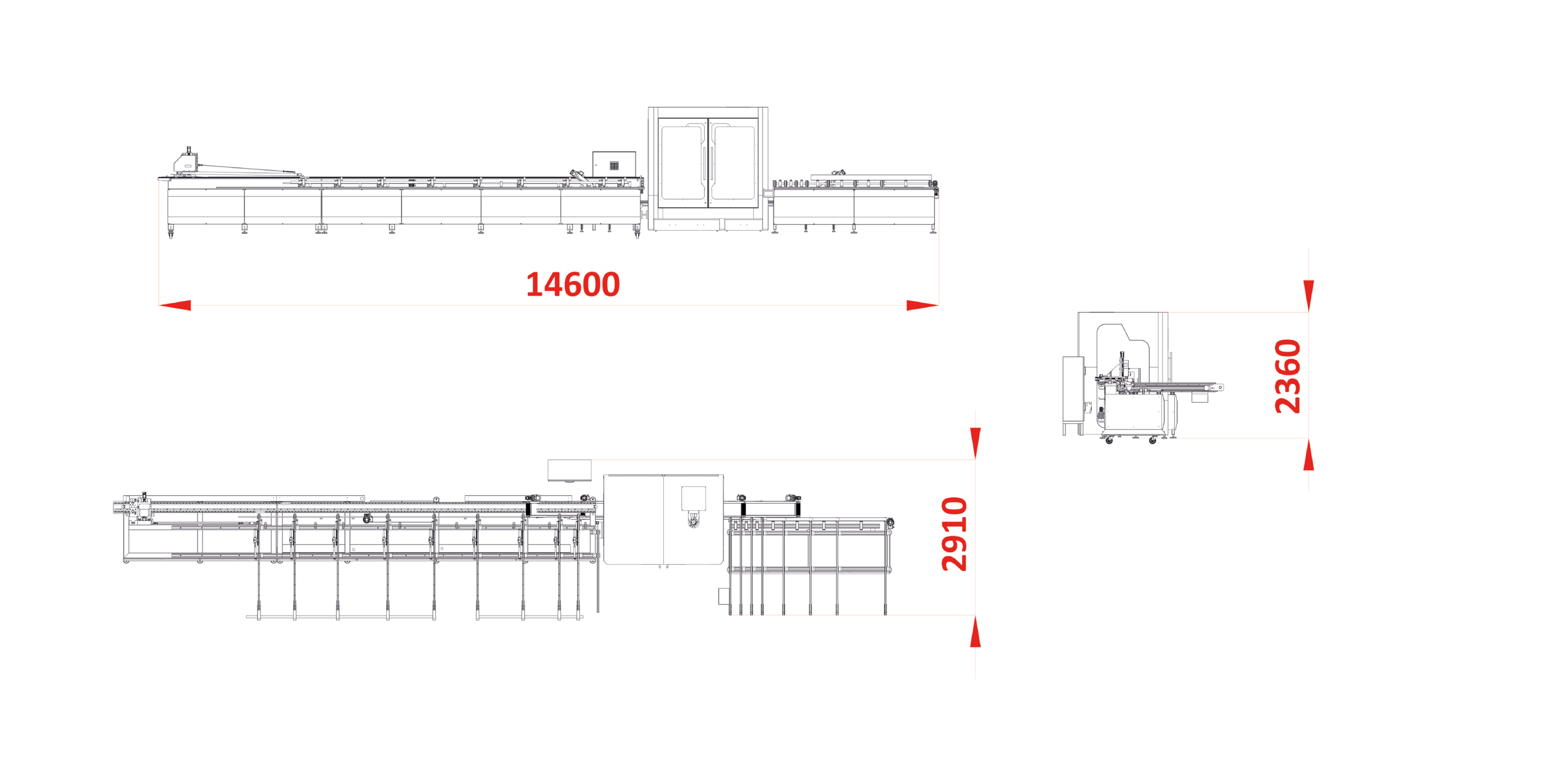

Linea di taglio automatica, dotata: di un piano di carico, di un asse lama da 600 mm e di un piano di scarico automatico. È una linea di taglio essenziale ma altamente produttiva per il settore industriale e per quello dei serramenti, inoltre si distingue rispetto alle altre macchine per i suoi dettagli e per le sue peculiarità come l’ottimizzazione del profilo e la sua incredibile adattabilità a tutte le tipologie di lavorazione. Completa di software per la gestione di barre e codici, permette di stare al passo con tutti i requisiti dell’innovazione tecnologica e dell’interconnessione con i diversi software, anche concorrenti. Tra le sue opzioni, AL 200 permette di gestire la stampante di etichette e lo schermo per l’identificazione dei pezzi in produzione. È disponibile anche una versione speciale, adatta per profili completi, per il sezionamento di precisione fino a 10 mm e per il sezionamento di profili in acciaio.

Punti di forza

- Motori potenti che garantiscono la massima velocità di taglio automatico

- Taglio preciso assicurato da un asse lama di 600 mm

- Connettività con tutti i software disponibili sul mercato

Caricamento modulo

Costruita con un telaio robusto progettato per sostenere profili fino a 10 kg al metro, questa unità è dotata di un sistema di alimentazione passo-passo e di un meccanismo di guida a rulli per garantire un allineamento preciso e un supporto affidabile durante il carico.

Sistema di serraggio

Il profilo viene tenuto saldamente in posizione e fatto avanzare attraverso l'unità di taglio utilizzando una pinza motorizzata. E pinze motorizzate con inclinazione pneumatica nella versione avanzata.

Unità di taglio

Dotata di una sega a lama singola con diametro di 600 mm, alimentata da un motore asincrono da 2,8 kW, la lama è azionata da un cilindro idropneumatico per garantire una qualità di taglio superiore.

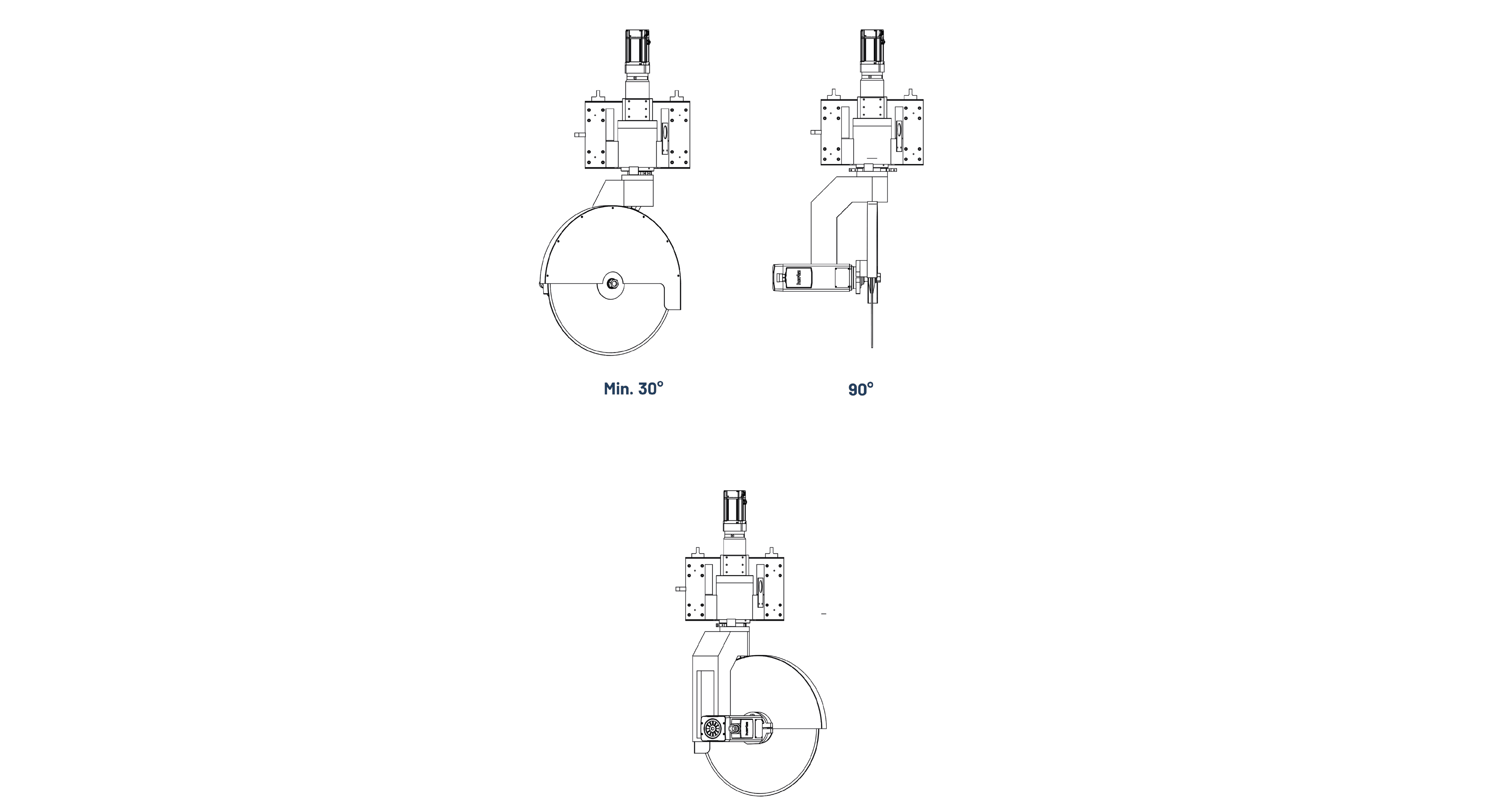

La regolazione dell'inclinazione della lama è controllata in base alle specifiche della lista di taglio:

- Nella versione base, tramite cilindri pneumatici contro riferimenti fisici fissi

- Nella versione avanzata, tramite un motore brushless per un controllo automatico e preciso dell'angolo

Modulo di scarico

Dopo il taglio, il profilo viene estratto dall'area di taglio tramite una pinza motorizzata, mentre dei soffiatori d'aria rimuovono i trucioli residui dal processo.

Il profilo viene quindi rilasciato sul tavolo di scarico, che include:

- Un sistema di barre distanziatrici nella versione base

- Un sistema di avanzamento graduale nella versione completa

Infine, il sistema avvicina il profilo all'operatore che, seguendo le istruzioni sullo schermo, applica un'etichetta identificativa utilizzando la stampante a trasferimento termico opzionale.
