CENTRO DI LAVORAZIONE AD ALTA PRECISIONE A 4/5 ASSI PER GRANDI PROFILI IN ALLUMINIO E ACCIAIO
La macchina è progettata per la lavorazione industriale di profili in alluminio e acciaio di dimensioni e peso significativi. I profili strutturali, le strutture assemblate, i profili per facciate continue e i profili in acciaio sono adatti alla lavorazione su questa macchina utensile. La base è costituita da una struttura saldata, fresata con macchine utensili di alta precisione dopo la pallinatura e la verniciatura. Lo spessore dei materiali utilizzati per la base supera i 14 millimetri per garantire la rettilineità della superficie ed evitare problemi di deformazione durante il trasporto e/o lo spostamento del macchinario. La base è sollevata da terra da 12 piedini regolabili in acciaio per adattarsi a qualsiasi pavimentazione, dotati di gomma per impedire la trasmissione delle vibrazioni al suolo. Sulla base è posizionato un carrello mobile realizzato con tubi di acciaio saldati e collegati tra loro da più supporti per garantire la massima rigidità ed evitare la flessione del montante anche in caso di lavori pesanti su acciaio o materiali più resistenti.
Tutte le slitte della macchina sono montate su guide lineari a ricircolo a 4 punti per garantire il minimo attrito e la massima precisione; inoltre, tutti i cuscinetti sono collegati al sistema di lubrificazione principale per facilitare la manutenzione ordinaria di questa straordinaria macchina.
Il centro di lavoro MC900 è una macchina utensile a 4 assi interpolati con la possibilità di lavorare su barre da -95° a +95°, consentendo di gestire sezioni di profilo massime di 720(min)/430(max) x 340 mm in altezza in modalità a 4 assi.
Punti di forza
- Struttura rigida con design antivibrazioni per lavori pesanti.
- Elevata precisione con guide lineari e lubrificazione centralizzata.
- Elevata capacità di lavorazione con 4 assi interpolati.
- Potente elettromandrino: 15 kW, fino a 24.000 rpm.
- Cambio utensili rapido con magazzino a 10 ÷ 15 posizioni.
- SIstema a ponte mobile
- Capacità di lavoro Y
- Versione 4/5 assi
|
MODELLO |
MC900 |
|
Dimensioni |
7.000 x 3.100 x 1.900 mm |
|
Dimensioni per il trasporto |
L 11.500 W 2.300 H 2.200 mm |
|
Dimensioni standard del layout |
L 10.800 W 2.600 H 2.550 mm |
|
Peso |
5.400 Kg |
|
Potenza nominale |
24 kW |
|
Consumo energetico |
15 kW |
|
Protezione Ampere necessaria e protezione termica consigliata |
32 A (termico + differenziale 0,1 A) - capacità di interruzione magnetica 6.000 A |
|
Tensione |
400 V trifase + neutro + terra |
|
Frequenza |
50/60 Hz |
|
Pressione minima dell'aria richiesta |
0.65 Psi |
|
Potenza nominale del mandrino elettrico |
15 kW |
|
Velocità massima di rotazione del mandrino |
24.000 giri/min |
|
Tipo di portautensili |
HSK F63 |
|
Sistema di raffreddamento utensili |
Sistema ad aria compressa |
|
Numero di ugelli |
1 |
|
Capacità serbatoio olio |
2.2 L |
|
Corsa asse X Corsa asse Y Corsa asse Z Rotazione asse A Asse C |
7.100 mm 1.430 mm 340mm / 440 mm optional 180° Opzionale |
|
Velocità massima X Velocità massima Y Velocità massima Z Velocità massima A Velocità massima C |
90m/min 60m/min 30m/min 3.600°/min Non applicabile a questo modello |
|
Posizioni degli utensili |
10 ÷ 15 |
|
Battute di riferimento |
2 |
|

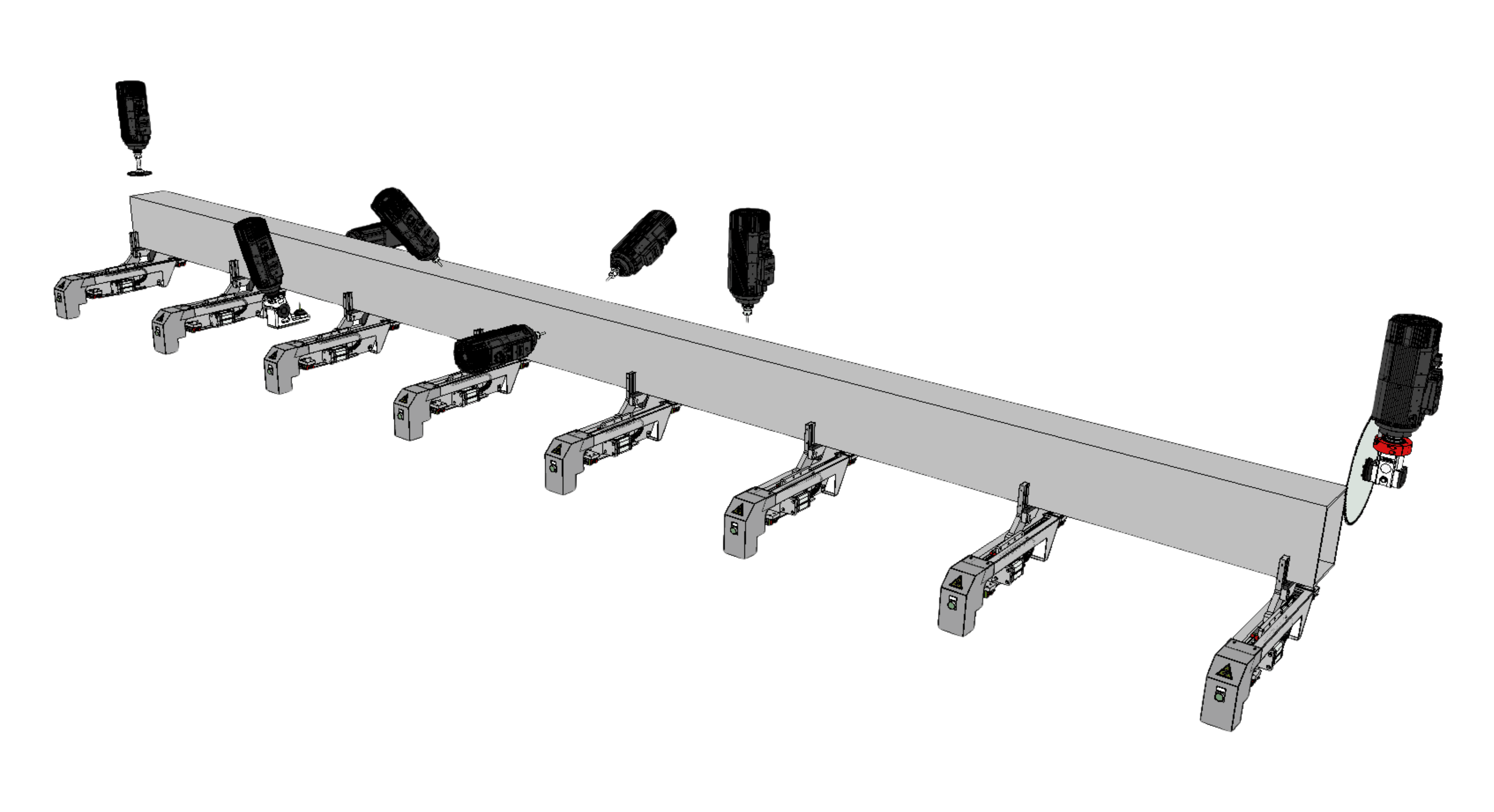

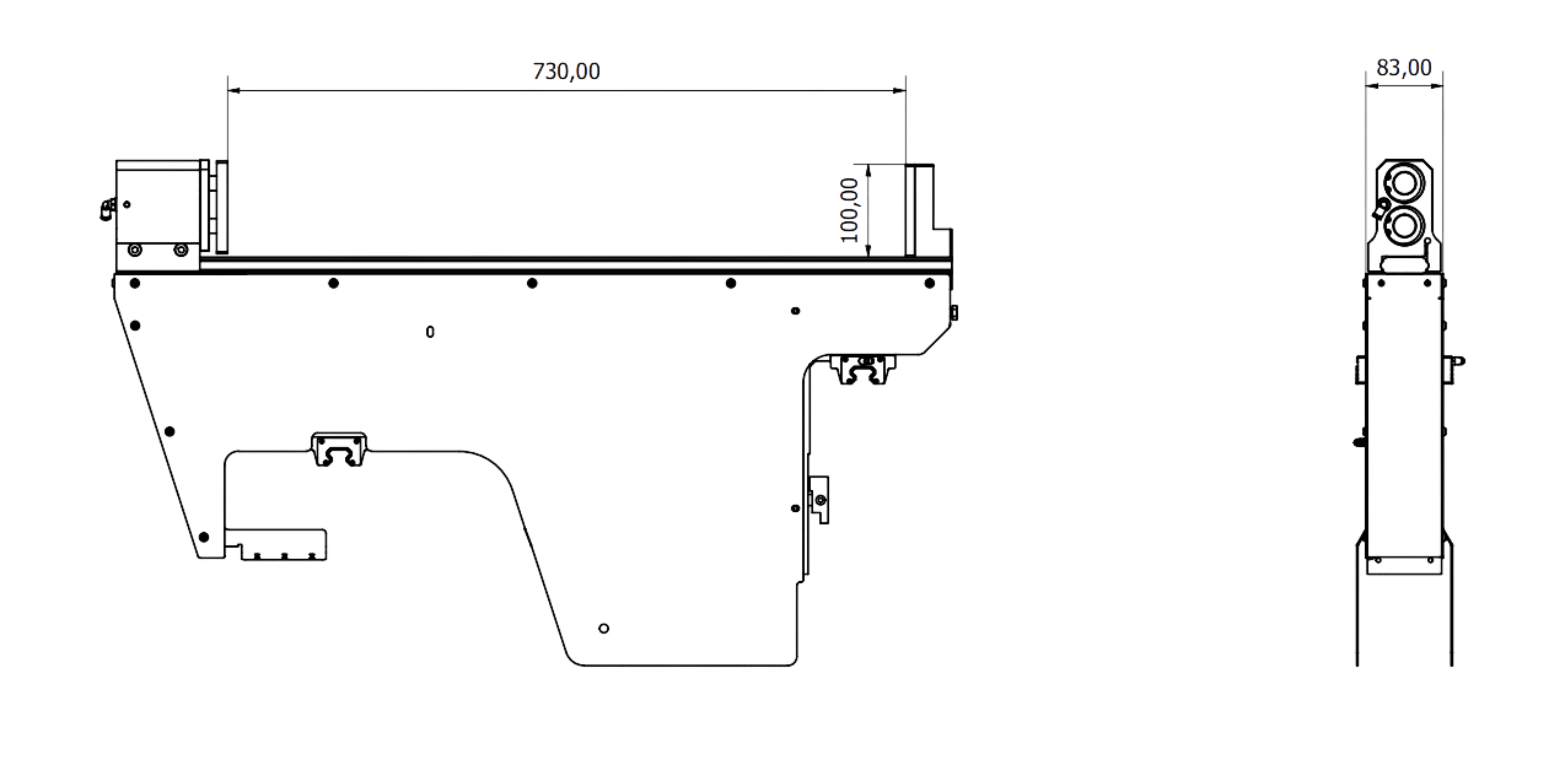

Numero di morse Morse massime Morse per zona Spostamento delle morse Sistema di spostamento delle morse Forza di chiusura delle morse |
8 (versione standard) 16 (su richiesta) 4 Automatico Da carro (motorizzata su richiesta) 130 Kg |
|
Lubrificazione |
Manuale |
|
Limite umidità |
80% |
|
Precisione |
0.1 mm/m |
|
Monitor |
27" |
|
Sistema operativo |
Win11 |
|
Connessioni |
USB (1 porta), LAN, Wi-fi |
